Hardware-Bastelei


Digital-Joystick-Port an der Tastatur

Tastatur mit angebautem Joystick-Port

Idee:

Viele Spiele können mit frei konfigurierbaren Tasten gesteuert werden. Statt Tasten zu drücken, kann man doch einen altmodischen Joystick (s.u.) an die Tastatur anschließen, der Tastendrücke auslöst.


Vorgehen:

0. Öffnen der Tastatur

1. Wir suchen jetzt einen Pin des Chips, der wenn er mit 5 anderen Pins verbunden wird jeweils einen anderen Tastendruck auslöst.
Diese 6 Pins findet man, indem man mit den Augen den Verlauf der Leiterbahnen von Tasten zum Chip verfolgt. Besonders geeignet scheinen mir Tasten vom Nummernblock, da man im Spiel eventuell die Buchstabentasten noch anderweitig als zum Steuern braucht. (In meinem Fall erfüllten ',' '3' '6' '9' '*' auf dem Nummernblock diese Eigenschaft)
(Nicht geeignet sind Sondertasten, wie 'Shift, Control, Alt, ...')

2. Überprüfe, ob man sich nicht vertan hat, indem man die Pins jeweils mit einem Draht/Kabel verbindet und z.B. in einem Editor sieht, ob der erwartete Tastendruck ausgelöst wurde.

3. Verbinde (Kabel verlöten) den Pin, der allen 5 Tasten gemein ist mit Pin 8 der Sub-D Buchse die anderen 5 Pins des Chips mit Pin 1,2,3,4,6 der Sub-D Buchse.
Nun sollte durch Verbinden der Pins (8,1), (8,2), (8,3), (8,4), (8,6) der Sub-D Buchse je ein Tastendruck ausgelöst werden.

4. Fertig

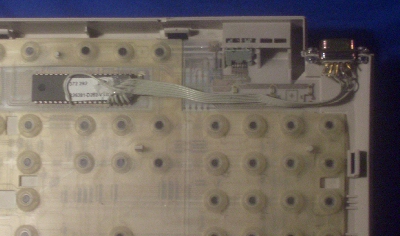

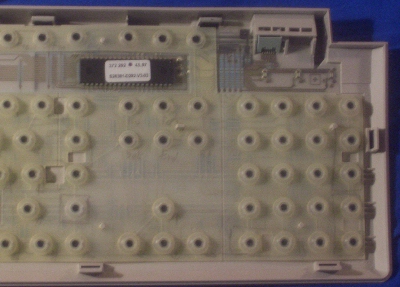

vorher nachher
Tastataur-Chip vor der Modifikation Tastataur-Chip nach der Modifikation

Aufruf:

Wenn Du versucht hast diese Anleitung umzusetzen, wäre ich daran interessiert, ob es Probleme gab, und wenn ja welche. Auch an Erfolgsberichten bin ich interessiert.
Schreib einfach eine E-Mail an mich. (Folke_R@gmx.de)


Material:

Eine Sub-D Buchse 9-Polig, männlich (vorzugsweise mit Lötkelchen), 6 Kabel (oder ein 6-adriges) und natürlich eine Tastatur.

Erweiterung:
Ich plane die Tastatur um 6 weiter Joystick-Ports für Mehrspieler-Spiele zu erweitern. (Diese benutzen dann hauptsächlich Buchstabentasten)
Idee:
Diese Ports können später auch für selbsgebastelte Eingabegeräte verwendet werden (Jeder Anschluß beinhaltet ja 5 binäre Eingänge)
Warnung:
Auch wenn es bei mir zu keinerlei Problemen kam, kann man bei Basteleien niemals Beschädigungen, bis zum Totalschaden, ausschließen. Ich empfehle daher bei Bedenken eine billige Tastatur zu verwenden.

Fußnoten:
Joystick: Gemeint sind die alten Joysticks, die über einen 9-poligen Sub-D Stecker z.B am C64, Atari Spielkonsole 2600, Atari ST, Amiga, ... betrieben wurden.
Diese kennen nur hoch, runter, links, rechts, feuer (keine analogen Werte)

zurück zur Startseite des Folkes
Lage dieser Seite: "http://www.Rinneberg.de/joystick.htm"
"http://www.Folke-Rinneberg.de/joystick.htm"

Stand: 16.12.2007 (Inhaltlich: 23.12.2006)         Brief an Folke:(Folke_R@gmx.de)

C64, Atari , Atari ST, Amiga, ... sind geschützte Bezeichnungen der entsprechenden Firmen.
Link zu dieser Seite:

Sie haben eine Internetseite und finden meine Seite gut? Dann wäre es nett, wenn Sie einen Link zu meiner hinzufügen.
(währe schön wenn der Linktext 'Folke' 'Rinneberg' und das Thema der Seite beinhalten würden. z.B. 'Tatsterturmodifikation von Folke Rinneberg')

Haben Sie eine Seite zum gleichen Thema? Schicken Sie mir eine E-Mail mit der URL (Betreff: 'HOMEPAGE: Link (hier Ihre URL einfügen)'). Vielleicht setze ich einen Link.

Benachrichtigung über Änderungen dieser Seite:

Wollen sie informiert werden, wenn sich der Inhalt dieser Seite ändert? Schicken Sie mir eine E-Mail mit dem Betreff: 'HOMEPAGE: informiere mich (www.rinneberg.de/joystick.htm)'.
(Ihre E-Mail-Adresse wird nicht weitergegeben und ich versende auch keinerlei Werbung)


Ende des deutschsprachigen Abschnitts
german-line


english-line
Start of the English translated part
english banner
Portait-Photo
about myself

Home
Links/Bookmarkslinks
programming
Atari
hardware-
modifications

jokes
quotations
patter
braille
art
book-tip
E-Mail an Folke_R@gmx.de
history
imprint

Hardware-Modification


Digital-Joystick-Port extension for your Keyboard

Keyboard with joystick-port extension

The Idea:

There are a lot of games, which can be controlled by freely chosen keys of your keyboard. Instead of pressing keys, it would be nice to use an old-fashioned joystick attached to the keyboard, which behaves as if you would press keys on your keyboard when you use the joystick.


What to do:

0. Open the case of your keyboard.

1. You have to search for one pin of the keyboard-chip, which performs in combination with 5 other pins, 5 different keyboard-events when connected.
These 6 pins can be found, by following the traces of the printed circuit board tracks from the keys to the keyboard-chip. Especially useful, in my opinion, are keys from the separate number-field on the right part of the keyboard, because the other keys may still be needed in games for other functions. (On my keyboard, I could use '.' '3' '6' '9' '*' of the number-field because they share one pin of the keyboard-chip as we need it)
(I think special keys like 'shift, control, alternate, ...' should not be used)

2. Check if the 6 pins you selected really have the function you think they have. This can be performed by connect them in pairs, like you think they should perform a key-event. In an editor-application you can see if the result is as expected. (you can use a short wire to do this)

3. solder a wire at the pin which is shared by all 5 keys to pin 8 of the sub-D connector. The other 5 pins of the keyboard-chip must be connected with the pins 1,2,3,4,6 of the sub-D connector.
Now connecting pins (8,1), (8,2), (8,3), (8,4), (8,6) of the sub-D connector should perform different keyboard events.

4. You have finished

before afterwards
Keyboard-Chip before the modification Keyboard-Chip after the modification

REQUEST:

If you have tried this guide, I would be interested in a report, what went wrong. Also if you had no problems, I would be interested to hear about your experiences.
Therefore, please write me an e-mail. (Folke_R@gmx.de)


What you need:

One sub-D connector (9-pins, male), 6 wires and of cause a keyboard.

Extensions:
I plan to add another 6 joystick-ports to the keyboard for usage in multi player games. (These ports will use mainly letter-key-events)
Idea:
The attached ports can be used to easily connect self-made input-devices (because every port represents 5 binary input bits)
Warning:
I had no problems while modifying my keyboard, but such modifications can always lead to damage to your keyboard. Therefore you should use a quite cheap keyboard.

Footnote:
Joystick: When I speak about an old-fashioned joystick, I mean a digital joysticks like they where connected by a 9-pin sub-D port p.e. to the C64, Atari console 2600, Atari ST, Amiga, ... .
This joysticks only detect up, down, right, left, fire (no analogue values)
